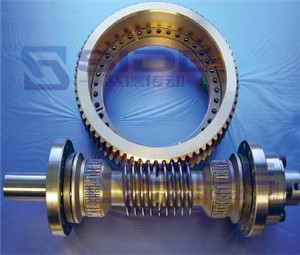

圓弧齒蝸輪蝸桿（ZI 蝸桿）　
圓弧齒蝸輪蝸桿（ZI 蝸桿）又稱ZI型蝸桿，齒面為漸開螺旋面的圓柱蝸桿，其端面齒廓是漸開線，所以它相當于一個齒數等于蝸桿頭數、大螺旋角的漸開線圓柱斜齒輪。在主軸向截面，齒形輪廓為凸形曲線，但在切于基圓柱的軸平面內，齒廓一側為凸形曲線，另一側為直線，對于同一齒形槽，有上下兩個切于基圓柱軸平面。因此，ZI蝸桿也可用直線刀刃的車刀在車床上車削加工。刀具的齒形角應等于蝸桿的基圓柱螺旋角。這種蝸桿可以在專用機床上磨削。ZI 蝸桿的梯形樣板為立體，兩腰的夾角與蝸桿的基圓柱螺旋角相等，兩腰在與軸向平面平行的兩個平面內，兩個平面的間距為這個蝸桿的基圓柱直徑。基圓柱直徑可以按照蝸桿參數計算得到。

產品特點：
1.這種蝸桿采用平面砂輪合理磨削，因此加工精度容易_，傳動效率較高，可達0.9。一般用于轉速較高和要求較精密的傳動。
2.可以得到很大的傳動比，比交錯軸斜齒輪機構緊湊。
3.兩輪嚙合齒面間為線接觸，其承載能力大大高于交錯軸斜齒輪機構。
4.蝸桿傳動相當于螺旋傳動，為多齒嚙合傳動，故傳動平穩、噪音很小。
5.具有自鎖性。當蝸桿的導程角小于嚙合輪齒間的當量摩擦角時，機構具有自鎖性，可實現反向自鎖，即只能由蝸桿帶動蝸輪，而不能由蝸輪帶動蝸桿。如在起重機械中使用的自鎖蝸桿機構，其反向自鎖性可起安全保護作用。



圓弧齒蝸輪蝸桿（ZI 蝸桿）更多詳情請致電：0534-2397898，賽德減速機竭誠為您服務。
